MetalsTek Engineering bietet eine umfassende Auswahl an Titan-Rohrverschraubungen und -Flanschen, die den Anforderungen verschiedener industrieller Anwendungen gerecht werden. Wir liefern zuverlässige Titan-Rohrverschraubungen und Flansche mit Präzision und Exzellenz, ob für die Luft- und Raumfahrt, die chemische Verarbeitung, die Schifffahrt oder andere Branchen.
Werkstoff: Titan und Titanlegierung
Grad: Gr.1~Gr.12, Gr.23 / C.P. Ti, Ti-6Al-4V, Ti-6Al-4V ELI, etc.
Norm: DIN, ASME, JIS, HG, usw.
Größenbereich: DN10~DN2.000, kann individuell angepasst werden
Oberfläche: Hochglanzpolitur verfügbar
Druck: PN6~PN150, 2.000~9.000 LBS

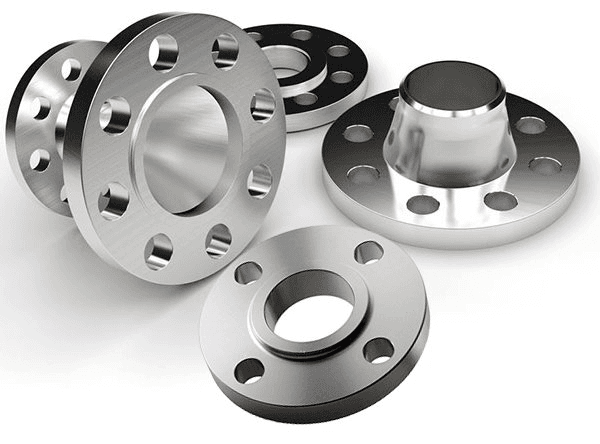

Zusätzliche Komponenten wie Leitungsspaten, Abstandshalter, Schaufelblenden, Schaufelabstandshalter, Blenden, Rohrplatten, Entlüftungsringe und Brillenblenden können je nach Bedarf in Verbindung mit diesen Flanschtypen verwendet werden.
Werkstoff: Titan und Titanlegierung
Grad: Gr.1~Gr.12, Gr.23 / C.P. Ti, Ti-6Al-4V, Ti-6Al-4V ELI, etc.
Norm: DIN, ASME B16.9, ASTM B363, etc.
Größenbereich: DN10~DN1.000, kann individuell angepasst werden

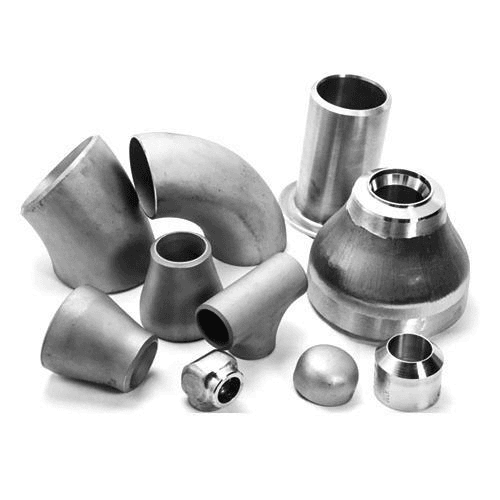

Typ: Bogen, T-Stück, Reduzierstück, Rücklauf, Kupplung, Kappe, Rohrstopfen, Rohrnippel, Stummel, Buchse, etc.
Verarbeitung: Geschweißt, warmgewalzt, kaltgewalzt, stranggepresst, geschmiedet, kann poliert werden
Größenbereich: Durchmesser <1.000mm, Dicke 0,5~50mm
Rohrverschraubungen und Flansche aus Titan sind wichtige Komponenten, die aufgrund der einzigartigen Eigenschaften von Titan, wie z. B. hervorragende Korrosionsbeständigkeit, hohe Festigkeit und geringe Dichte, in verschiedenen Branchen eingesetzt werden. Diese Fittings und Flansche sind in verschiedenen Größen und Spezifikationen erhältlich, um den unterschiedlichen Anforderungen der verschiedenen Anwendungen gerecht zu werden. Zu den Fittings und Flanschen aus Titan gehören Winkel, T-Stücke, Kappen, Reduzierstücke, Stummelenden, Kupplungen und andere hochgradig kundenspezifische Optionen. Sie finden Anwendung in der Luft- und Raumfahrt, der chemischen Verarbeitung, der Schifffahrt, der Medizin und der Architektur.
| Grade | N | C | H | Fe | O | Al | V | Ti |
|---|---|---|---|---|---|---|---|---|
| Gr. 1 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | / | / | Balance |
| Gr. 2 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | Balance |
| Gr. 3 | 0.05 | 0.08 | 0.015 | 0.3 | 0.35 | / | / | Balance |
| Gr. 4 | 0.05 | 0.08 | 0.015 | 0.5 | 0.4 | / | / | Balance |
| Gr. 5 | 0.05 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5~6.75 | 3.5~4.5 | Balance |
| Gr. 7 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | Balance |
| Gr. 9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | Balance |
| Gr.12 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | / | / | Balance |
| Grade | Tensile Strength (min) | Yield Strength (min) | Elongation(%) | |||
|---|---|---|---|---|---|---|
| ksi | MPa | ksi | MPa | |||
| Gr. 1 | UNSR50250 | 35 | 240 | 20 | 138 | 24 |
| Gr. 2 | UNSR50400 | 50 | 345 | 40 | 275 | 20 |
| Gr. 3 | UNSR50550 | 65 | 450 | 55 | 380 | 18 |
| Gr. 4 | UNSR50700 | 80 | 550 | 70 | 483 | 15 |
| Gr. 5 | UNSR56400 | 130 | 895 | 120 | 828 | 10 |
| Gr. 7 | UNSR52400 | 50 | 345 | 40 | 275 | 20 |
| Gr. 9 | UNSR56320 | 90 | 620 | 70 | 438 | 15 |
| Gr. 12 | UNSR53400 | 70 | 438 | 50 | 345 | 18 |
Flansche und Rohrverschraubungen aus Titan werden aufgrund ihrer außergewöhnlichen Eigenschaften, wie hohe Festigkeit, geringes Gewicht und Korrosionsbeständigkeit, in verschiedenen Anwendungen eingesetzt.
Titanflansche sind in verschiedenen Industriezweigen unverzichtbar, z. B. in der Luft- und Raumfahrt, der chemischen Verarbeitung und der Schifffahrt. Sie verbinden Rohre, Ventile und andere Maschinen und tragen so zur Sicherheit, Effizienz und Langlebigkeit verschiedener Systeme bei.
Bestimmte Flansche, wie z. B. der Überlappungsflansch, werden in Rohrleitungssystemen verwendet, die häufig zur Inspektion und Reinigung demontiert werden müssen.
Rohrformstücke aus Titan werden unter anderem in Hydrauliksystemen von Flugzeugen, in chemischen Verarbeitungsanlagen, in Komponenten von Offshore-Bohrinseln, in maritimen und Unterwasserausrüstungen sowie in medizinischen Implantaten eingesetzt.
Sie werden auch in Kraftwerken für den Transport von Wasser und Dampf bei hohen Temperaturen eingesetzt.
In der Luft- und Raumfahrtindustrie eignen sich Titanrohre aufgrund ihrer Beständigkeit gegen Ermüdung und Rissbildung sowie ihrer Fähigkeit, bei hohen Temperaturen zu arbeiten, für Flugzeug- und Triebwerkskomponenten.
In der Öl- und Gasindustrie sind Rohrformstücke aus Titan aufgrund ihrer hohen Festigkeit, ihrer geringen Dichte und ihrer Widerstandsfähigkeit gegenüber rauen Umgebungen mit hohem Druck und hohen Temperaturen von Vorteil.
In der chemischen Verarbeitungsindustrie stellen Rohrformstücke aus Titan aufgrund ihrer Widerstandsfähigkeit gegenüber Spannungen, Spaltkorrosion und der geringen Wahrscheinlichkeit von Lochfraß eine dauerhafte Lösung dar.
In der Energieerzeugung spielen Titanrohre eine wichtige Rolle in Hochtemperatur-Wasser- und Dampfsystemen.
Aufgrund ihres geringen Gewichts können Flansche und Fittings aus Titan auch in gewichtssensiblen Anwendungen wie in der Luft- und Raumfahrt oder bei tragbaren Systemen eingesetzt werden.
Zusammenfassend lässt sich sagen, dass die hohe Festigkeit, das geringe Gewicht und die Korrosionsbeständigkeit von Titan seine Flansche und Rohrformstücke ideal für verschiedene Anwendungen in unterschiedlichen Branchen machen.
Unsere Titan-Flansche und -Rohrformstücke sind zur Gewährleistung einer effizienten Identifizierung und Qualitätskontrolle deutlich gekennzeichnet und beschriftet. Große Sorgfalt wird darauf verwendet, Schäden zu vermeiden, die während der Lagerung oder des Transports entstehen könnten.
