Tiegel & Boote

Tiegel und Kesselquellen sind wichtige Werkzeuge in verschiedenen industriellen Hochtemperaturprozessen wie Verdampfung, Kristallwachstum und Metallurgie. Diese Werkzeuge sind so konstruiert, dass sie extremen Umgebungsbedingungen standhalten, die typischerweise bei der Verarbeitung von Metallen, Verbindungen und anderen Materialien erforderlich sind.

MetalsTek Engineering ist ein zuverlässiger Hersteller und Lieferant von Tiegeln und Booten. Wir können nach Ihren Zeichnungen produzieren, mit kurzen Vorlaufzeiten und guten Preisen.

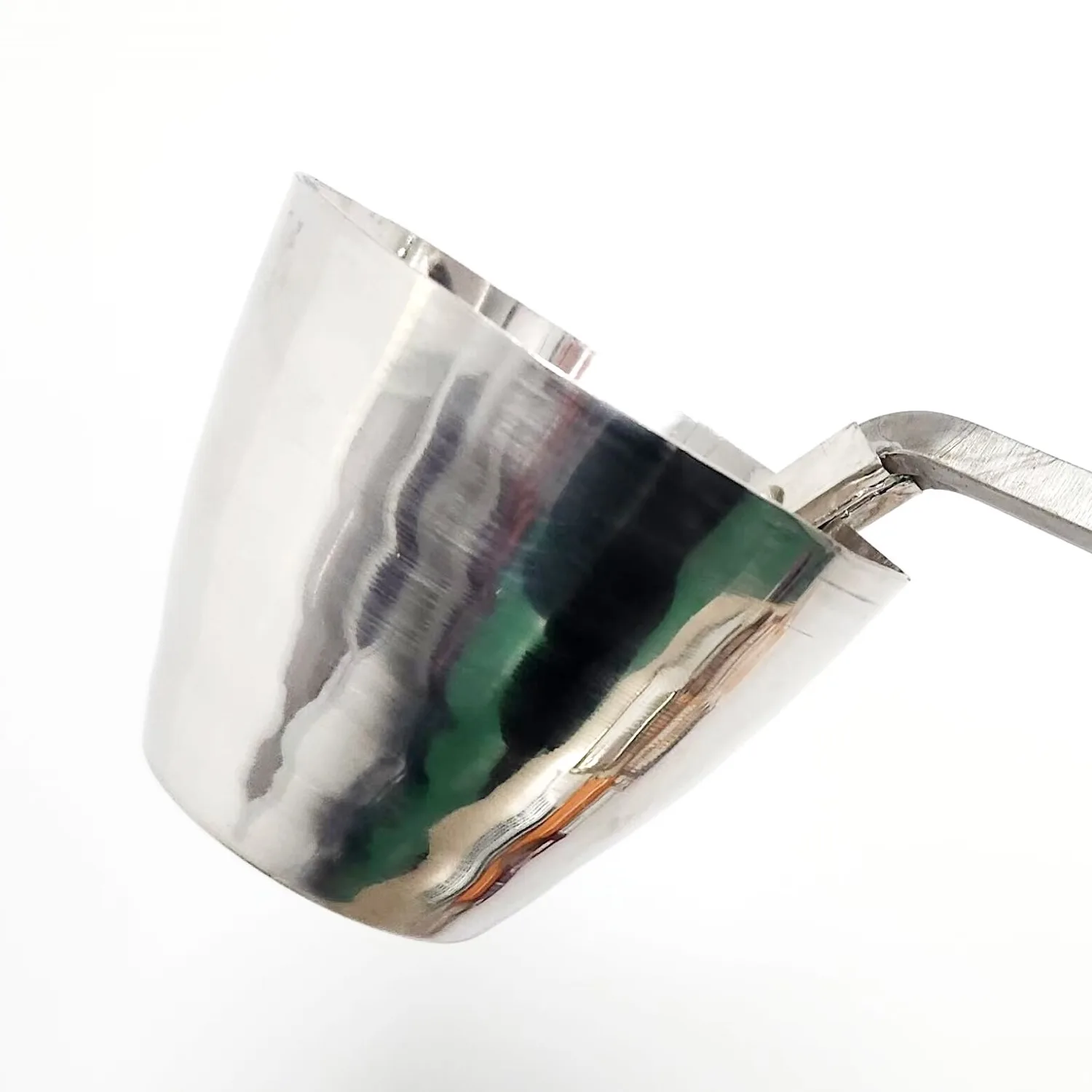

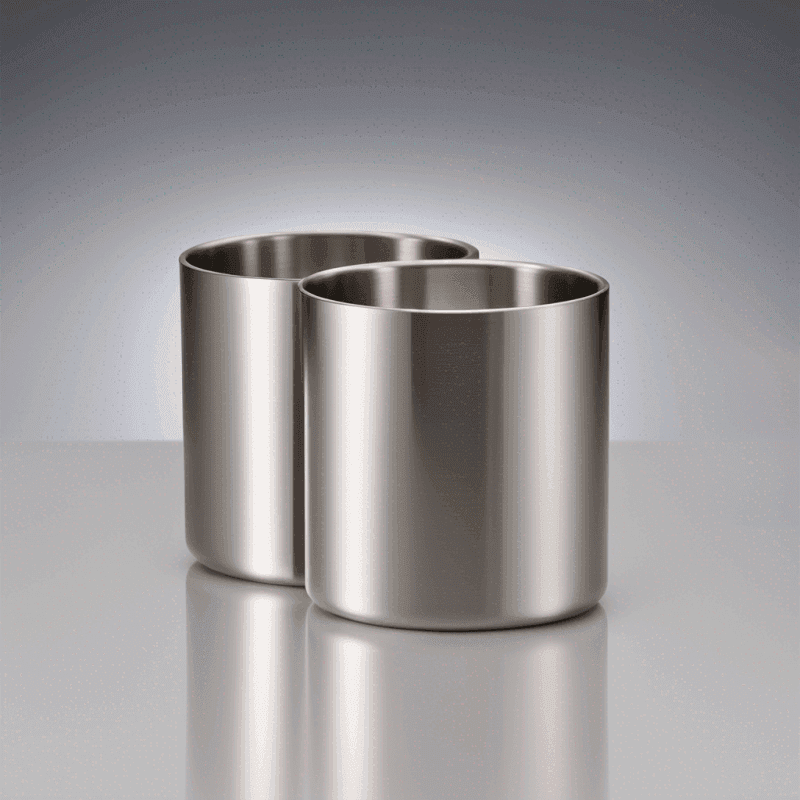

Intermetallische (BN-TiB2) Tiegel

Die entscheidende Rolle von Tiegeln und Bootsverdampfungsquellen in der Materialwissenschaft

In einer Zeit, in der die Technik präzise und hochwertige Materialien verlangt, sind Tiegel und Verdampferquellen von zentraler Bedeutung. Sie sind nicht nur Werkzeuge, sondern das Rückgrat der Materialsynthese und der verarbeitenden Industrie, wo Präzision von größter Bedeutung ist.

Inhaltsübersicht

Kapitel 1

Verständnis von Tiegeln und Bootsverdunstungsquellen

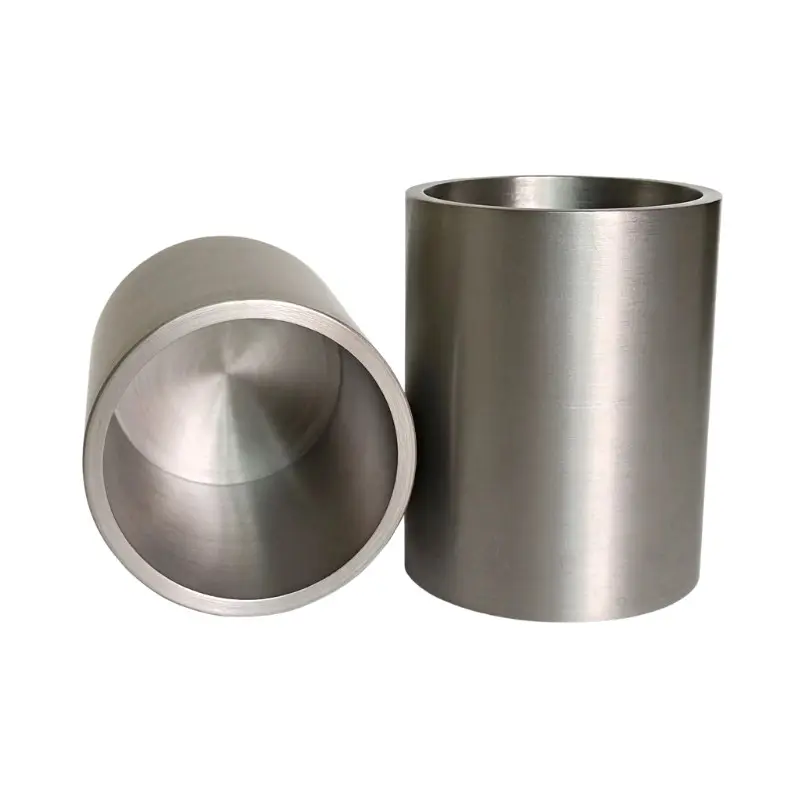

Tiegel und Schiffchenverdampfer sind wesentliche Bestandteile der Materialverarbeitung, insbesondere unter extremen Bedingungen. Tiegel, die in der Regel aus langlebigen Materialien wie Wolfram und Molybdän hergestellt werden, dienen als Behälter zum Schmelzen von Substanzen bei hohen Temperaturen. Ebenso werden Aufdampfquellen zum Aufdampfen von Metallen für die Dünnschichtabscheidung eingesetzt, ein entscheidender Schritt in der Halbleiterproduktion und bei der Oberflächenbeschichtung.

Tiegel-Heizungen

Tiegelheizgeräte verwenden einen Tiegel, einen Behälter aus hochtemperaturbeständigem Material. Das Ausgangsmaterial wird in den Tiegel gegeben und erhitzt, in der Regel durch einen elektrischen Glühfaden, um das Material für die Abscheidung zu verdampfen.

Verdunstungsboote

Verdampfungsboote sind eine weitere Art von thermischen Verdampfungsquellen. Sie werden aus Materialien mit hohem Schmelzpunkt hergestellt, und das Ausgangsmaterial wird direkt in das Boot geladen. Anschließend wird das Boot erhitzt, um das Material zu verdampfen.

Die wichtigsten Unterschiede sind:

  • Die Tiegel enthalten das Ausgangsmaterial, während die Boote direkt mit dem Material beladen werden.
  • Tiegel werden indirekt beheizt, während Boote direkt beheizt werden.
  • Tiegel ermöglichen das Verdampfen einer breiteren Palette von Materialien, während Boote besser für bestimmte Metalle geeignet sind.

Sowohl Tiegel als auch Schiffchen sind darauf ausgelegt, das Ausgangsmaterial effizient zu verdampfen und eine gleichmäßige Dampfwolke für die Abscheidung auf dem Substrat zu erzeugen. Die Wahl zwischen beiden hängt von Faktoren wie dem abzuscheidenden Material, der erforderlichen Abscheiderate und den spezifischen Anforderungen an das Dünnschichtverfahren ab.

Kapitel 2

Materialzusammensetzung und Vorteile

Zusammensetzung und Vorteile des Tiegels

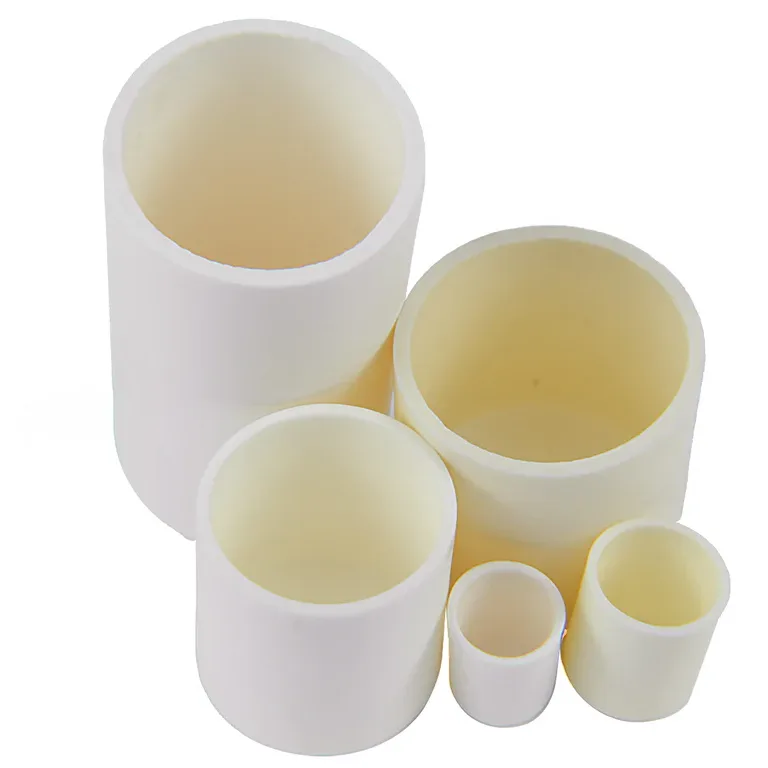

  • Tiegel werden in der Regel aus hochtemperaturbeständigen Materialien wie Keramik (Aluminiumoxid, Zirkoniumdioxid, Quarzglas), Graphit, Siliziumkarbid oder Tantal hergestellt.
  • Keramische Tiegel eignen sich für hochreine Materialien und haben eine hohe thermische/chemische Beständigkeit, aber eine geringere Wärmeleitfähigkeit.
  • Graphittiegel verfügen über eine hervorragende Wärmeleitfähigkeit und Temperaturwechselbeständigkeit und eignen sich daher zum Schmelzen und Gießen von Nichteisenmetallen.
  • Tiegel aus Tantal sind aufgrund ihrer Korrosionsbeständigkeit ideal für Hochtemperaturanwendungen mit reaktiven Metallen/Legierungen.
  • Die Wahl des Tiegelmaterials hängt von Faktoren wie dem Temperaturbereich, der chemischen Verträglichkeit und den für die jeweilige Anwendung erforderlichen thermischen Eigenschaften ab.

Zusammensetzung und Vorteile des Verdunstungsbootes

  • Verdampferboote werden aus Materialien mit hohem Schmelzpunkt wie Wolfram, Molybdän oder Tantal hergestellt.
  • Boote ermöglichen es, das Ausgangsmaterial direkt zu laden, anstatt es in einen Tiegel zu legen.
  • Die Boote werden direkt beheizt, während die Tiegel indirekt beheizt werden.
  • Boote sind besser für bestimmte Metalle geeignet, während Tiegel eine größere Bandbreite an Materialien verarbeiten können.

Sowohl Tiegel als auch Boote sind so konzipiert, dass sie das Ausgangsmaterial effizient verdampfen und eine gleichmäßige Dampfwolke für die Dünnschichtabscheidung erzeugen.

Kapitel 3

Wozu werden Tiegel und Boote verwendet?

Tiegel und Schiffchen sind in verschiedenen Bereichen unverzichtbar. In der Halbleiterindustrie werden dünne Schichten mit präziser Dicke benötigt, die mit Hilfe von Verdampfungstechniken abgeschieden werden, die durch Schiffchen- und Kastenverdampferquellen erleichtert werden. Auch der Solarenergiesektor ist bei der Herstellung von Dünnschichtsolarzellen stark auf sie angewiesen. Weitere Anwendungen sind:

  1. Dünnschichtabscheidung:
  • Tiegel und Verdampferschiffchen werden in thermischen und E-Beam-Verdampfungsprozessen zur Abscheidung dünner Schichten aus Materialien wie Metallen, Halbleitern und Keramik verwendet.
  • Die Wahl des Tiegel- oder Schiffchenmaterials hängt von Faktoren wie der Verdampfungstemperatur, der chemischen Verträglichkeit und den gewünschten Abscheidungseigenschaften ab.
  1. Kristallwachstum:
  • Tiegel werden bei Kristallzuchtverfahren wie der Czochralski-Methode (Cz) verwendet, um das Ausgangsmaterial zu schmelzen und einzuschließen.
  • Materialien wie Silizium und Germanium werden bei diesen Verfahren üblicherweise in Tiegeln gezüchtet.2
  1. Schmelzen und Gießen:
  • Tiegel werden verwendet, um geschmolzene Metalle und Legierungen zu schmelzen und zu halten, um sie in neue Objekte zu gießen oder Proben vorzubereiten.
  • Dazu gehören Anwendungen wie die Vorbereitung von RFA-Proben, bei denen Tiegel zur Herstellung von Schmelzperlen verwendet werden.
  1. Sinterung und Verdichtung:
  • Tiegel werden in Sinterprozessen eingesetzt, beispielsweise zur Verdichtung von Festkörperelektrolytmaterialien wie LLZO.
  • Die Wahl des Tiegelmaterials kann sich auf die endgültigen Eigenschaften des gesinterten Produkts auswirken.2
  1. Analytische und Forschungsanwendungen:
  • Tiegel werden in Labors häufig für Hochtemperaturprozesse wie Veraschung, thermische Analyse und Materialcharakterisierung verwendet.
  • Da Tiegel inert und feuerfest sind, eignen sie sich für die Untersuchung von Materialeigenschaften und Reaktionen unter extremen Bedingungen.
  1. Abfallentsorgung:
  • Tiegel können für die kontrollierte Verbrennung fester Abfallstoffe eingesetzt werden, insbesondere in Industrien, die mit gefährlichen Stoffen umgehen.

Kapitel 4

Wie man den richtigen Tiegel oder das richtige Boot auswählt

Die Auswahl des richtigen Tiegels oder der richtigen Verdampfungsquelle hängt von mehreren Faktoren ab, darunter der Schmelzpunkt des zu verarbeitenden Materials, seine Reaktivität und die Betriebsumgebung. Nachfolgend sind die Überlegungen aufgeführt:

Kompatibilität der Materialien

  • Stimmen Sie das Material des Tiegels oder Schiffchens auf das Verdampfungsmaterial ab, um Kompatibilitätsprobleme wie Korrosion oder Benetzung zu vermeiden.
  • Zu den gebräuchlichen Tiegelmaterialien gehören Keramik, Graphit und hochschmelzende Metalle, die jeweils eigene Eigenschaften hinsichtlich Temperatur und chemischer Beständigkeit aufweisen.
  • Verdunstungsboote werden in der Regel aus Metallen mit hohem Schmelzpunkt hergestellt.

Temperaturanforderungen

  • Bestimmen Sie den erforderlichen Betriebstemperaturbereich auf der Grundlage des Schmelzpunkts und des Verdampfungsbedarfs des Ausgangsmaterials.
  • Wählen Sie einen Tiegel oder ein Boot, das den erforderlichen, oft sehr hohen Temperaturen standhalten kann.
  • Berücksichtigen Sie Faktoren wie thermische Stabilität, Temperaturwechselbeständigkeit und Wärmeübertragungseigenschaften.

Geometrie und Ausrichtung der Verdunstung

  • Verstehen Sie das gewünschte Verdunstungsmuster und die Wurfweite zum Substrat.
  • Wählen Sie eine Tiegelform und eine Schiffchenkonstruktion, die einen optimalen Dampfstrom und eine optimale Dampfverteilung gewährleistet.

Anforderungen an Leistung und Kapazität

  • Vergewissern Sie sich, dass der Tiegel oder das Boot für die erforderliche Leistungsaufnahme und Füllmenge geeignet ist, um die erforderliche Verdampfungsrate zu erreichen.

Praktische Überlegungen

  • Vergewissern Sie sich, dass die Abmessungen in Ihre Vakuumkammer und Ihre Montagevorrichtung passen.
  • Berücksichtigen Sie Faktoren wie Ladefreundlichkeit, Wiederverwendbarkeit und Wartungsanforderungen.

Durch eine sorgfältige Bewertung dieser Schlüsselfaktoren können Sie den am besten geeigneten Tiegel oder die am besten geeignete Verdampfungsquelle auswählen, um eine erfolgreiche Dünnschichtabscheidung für Ihre spezielle Anwendung zu ermöglichen.

Kapitel 5

Tipps zu Wartung und Handhabung

Die Wartung dieser Instrumente erfordert eine regelmäßige Reinigung, um Kreuzkontaminationen zu vermeiden, und die Einhaltung von Lagerungsrichtlinien, um sicherzustellen, dass sie nicht beschädigt werden. Eine ordnungsgemäße Handhabung gewährleistet Langlebigkeit und Zuverlässigkeit der Ergebnisse bei kritischen Anwendungen.

die wichtigsten Tipps zur Wartung und Handhabung von Tiegeln:

  1. Thermisches Zyklieren:
  • Erhitzen und kühlen Sie die Tiegel allmählich, um einen Temperaturschock zu vermeiden, der zu Rissen oder anderen Schäden führen kann.
  • Abrupte Temperaturschwankungen können die Haltbarkeit eines Tiegels erheblich verringern.
  1. Reinigung:
  • Reinigen Sie die Tiegel nach jedem Gebrauch sorgfältig, um Materialreste zu entfernen und Kreuzkontaminationen zu vermeiden.
  • Verwenden Sie geeignete Lösungsmittel oder milde Scheuermittel, wobei Sie darauf achten müssen, dass die Oberfläche des Tiegels nicht beschädigt wird.
  1. Lagerung:
  • Lagern Sie die Tiegel in einer sauberen, trockenen Umgebung, um eine Verunreinigung durch Staub oder andere Partikel zu vermeiden.
  • Eine sachgemäße Lagerung minimiert auch das Risiko einer versehentlichen Beschädigung.
  1. Handhabung:
  • Verwenden Sie beim Umgang mit heißen Tiegeln geeignete Werkzeuge und Schutzausrüstung.
  • Behandeln Sie die Tiegel auch im abgekühlten Zustand vorsichtig, um Sprünge oder Risse zu vermeiden, die ihre Leistung beeinträchtigen könnten.
  1. Inspektion:
  • Untersuchen Sie die Tiegel regelmäßig auf Anzeichen von Verschleiß, wie Verdünnung, Risse oder Erosion.
  • Eine frühzeitige Erkennung dieser Probleme kann ein Versagen während des Verdampfungsprozesses verhindern.
  1. Wiederverwendung und Recycling:
  • Einige Tiegelmaterialien können für dasselbe Verdampfungsmaterial wiederverwendet werden, doch sollte der Zustand vor der Wiederverwendung geprüft werden.
  • Recyceln oder entsorgen Sie die Tiegel ordnungsgemäß, wenn sie nicht mehr verwendbar sind.

Wenn die Benutzer diese Tipps zur Wartung und Handhabung befolgen, können sie die Lebensdauer ihrer Tiegel erheblich verlängern, die Reinheit ihrer Verdampfungsmaterialien sicherstellen und die Effizienz ihrer Abscheidungsprozesse aufrechterhalten.

Kapitel 6

Zusammenfassung

Die strategische Bedeutung von Tiegeln und Schiffchenverdampfungsquellen in der Materialwissenschaft kann gar nicht hoch genug eingeschätzt werden. Da die Industrie nach immer feineren und haltbareren Materialien strebt, wird die Nachfrage nach Spezialgeräten wie Wolfram- und Molybdän-Tiegeln sowie Schiffchen- und Kastenverdampfern nur wachsen. Investitionen in hochwertige, gut gewartete Geräte sind für jedes Unternehmen, das an der technologischen Spitze stehen will, von entscheidender Bedeutung.

Für Industrien, die ihre Materialverarbeitungsfähigkeiten verbessern möchten, bietet MetalsTek eine Reihe von hochwertigen Schmelztiegeln und Verdampfungsquellen aus Refraktärmetall an, die auf die unterschiedlichsten Bedürfnisse zugeschnitten sind. Kontaktieren Sie uns unter sales@metalstek.com, um mehr darüber zu erfahren, wie unsere Produkte Ihren Betrieb verbessern können.
