Creusets et barques

Le rôle critique des creusets et des sources d'évaporation des bateaux dans la science des matériaux

À une époque où la technologie exige des matériaux précis et de haute qualité, le rôle des creusets et des sources d’évaporation des bateaux n’a jamais été aussi essentiel. Il ne s’agit pas seulement d’outils, mais de l’épine dorsale des industries de synthèse et de traitement des matériaux, où la précision est primordiale.

Chapitre 1

Comprendre les creusets et les sources d'évaporation des bateaux

Les creusets et les sources d’évaporation des bateaux sont des composants essentiels dans le traitement des matériaux, en particulier dans des conditions extrêmes. Les creusets, qui sont généralement fabriqués à partir de matériaux durables tels que le tungstène et le molybdène, servent de conteneurs pour la fusion de substances à haute température. De même, les sources d’évaporation en barque sont utilisées pour évaporer les métaux pour le dépôt de couches minces, une étape cruciale dans la production de semi-conducteurs et les applications de revêtement de surface.

Réchauffeurs de creusets

Les appareils de chauffage à creuset utilisent un creuset, qui est un récipient fait de matériaux résistant aux températures élevées. Le matériau source est placé dans le creuset et chauffé, généralement par un filament électrique, afin d’évaporer le matériau pour le dépôt.

Bateaux d’évaporation

Les bateaux d’évaporation sont un autre type de source d’évaporation thermique. Ils sont fabriqués à partir de matériaux à point de fusion élevé et le matériau source est chargé directement dans le bateau. Le bateau est ensuite chauffé pour évaporer le matériau.

Les principales différences sont les suivantes :

Les creusets contiennent le matériau source, tandis que les bateaux sont chargés directement dans le matériau.
Les creusets sont chauffés indirectement, tandis que les bateaux sont chauffés directement.
Les creusets permettent d’évaporer une plus grande variété de matériaux, tandis que les bateaux conviennent mieux à certains métaux.

Les creusets et les cuves sont tous deux conçus pour évaporer efficacement le matériau source et produire un nuage de vapeur uniforme pour le dépôt sur le substrat. Le choix de l’un ou l’autre dépend de facteurs tels que le matériau déposé, la vitesse de dépôt requise et les exigences spécifiques du procédé de dépôt de couches minces.

Chapitre 2

Composition du matériau et avantages

Composition et avantages du creuset

Les creusets sont généralement fabriqués à partir de matériaux résistant aux températures élevées, tels que les céramiques (alumine, zircone, silice fondue), le graphite, le carbure de silicium ou le tantale.
Les creusets en céramique conviennent aux matériaux de haute pureté et présentent une résistance thermique/chimique élevée, mais une conductivité thermique plus faible.
Les creusets en graphite ont une excellente conductivité thermique et une bonne résistance aux chocs thermiques, ce qui les rend adaptés à la fusion et au moulage des métaux non ferreux.

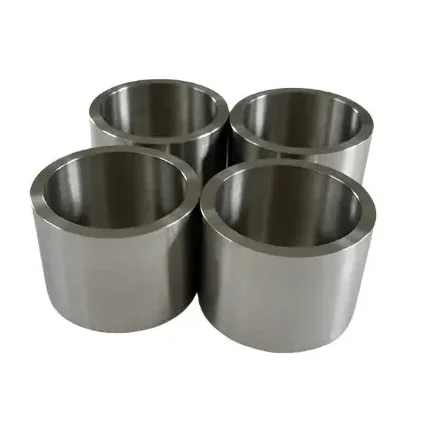

Les creusets en tantale sont idéaux pour les applications à haute température avec des métaux/alliages réactifs en raison de leur résistance à la corrosion.
Le choix du matériau du creuset dépend de facteurs tels que la plage de température, la compatibilité chimique et les propriétés thermiques requises pour l’application spécifique.

Bateau d’évaporation Composition et avantages

Les cuves d’évaporation sont fabriquées à partir de matériaux à point de fusion élevé comme le tungstène, le molybdène ou le tantale.
Les bateaux permettent de charger directement la matière première, plutôt que de la confiner dans un creuset.
Les bateaux sont chauffés directement, tandis que les creusets sont chauffés indirectement.
Les cuves sont mieux adaptées à certains métaux, tandis que les creusets peuvent traiter une plus grande variété de matériaux.

Les creusets et les bateaux sont conçus pour évaporer efficacement le matériau source et produire un nuage de vapeur uniforme pour le dépôt de couches minces.

Chapitre 3

À quoi servent les creusets et les cuves ?

Les creusets et les bateaux sont indispensables dans divers secteurs. Dans l’industrie des semi-conducteurs, des couches minces d’une épaisseur précise sont nécessaires. Elles sont déposées à l’aide de techniques d’évaporation facilitées par les sources d’évaporation en forme de bateau et de boîte. Le secteur de l’énergie solaire s’appuie également sur ces sources pour produire des cellules solaires à couche mince. D’autres utilisations sont possibles :

Dépôt de couches minces :

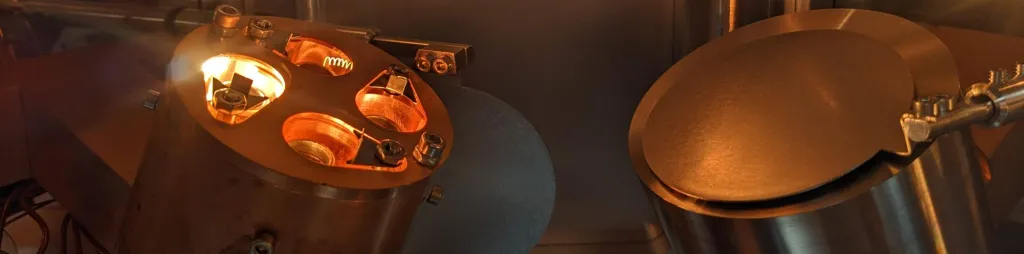

Les creusets et les cuves d’évaporation sont utilisés dans les processus d’évaporation thermique et par faisceau d’électrons pour déposer des couches minces de matériaux tels que les métaux, les semi-conducteurs et les céramiques.
Le choix du creuset ou du matériau du bateau dépend de facteurs tels que la température d’évaporation, la compatibilité chimique et les caractéristiques de dépôt souhaitées.

Croissance cristalline :

Les creusets sont utilisés dans les techniques de croissance cristalline telles que la méthode Czochralski (Cz) pour faire fondre et contenir le matériau d’origine.
Des matériaux tels que le silicium et le germanium sont couramment cultivés à l’aide de creusets dans le cadre de ces processus.2

Fusion et coulée :

Les creusets sont utilisés pour fondre et maintenir les métaux et alliages en fusion afin de les couler dans de nouveaux objets ou de préparer des échantillons.
Il s’agit notamment d’applications telles que la préparation d’échantillons XRF, où les creusets sont utilisés pour créer des billes fondues.

Frittage et densification :

Les creusets sont utilisés dans les processus de frittage, notamment pour densifier les matériaux électrolytiques à l’état solide tels que le LLZO.
Le choix du matériau du creuset peut avoir un impact sur les propriétés finales du produit fritté.2

Applications analytiques et de recherche :

Les creusets sont largement utilisés dans les laboratoires pour les processus à haute température tels que l’incinération, l’analyse thermique et la caractérisation des matériaux.
La nature inerte et réfractaire des creusets leur permet d’étudier les propriétés des matériaux et les réactions dans des conditions extrêmes.

Élimination des déchets :

Les creusets peuvent être utilisés pour l’incinération contrôlée de déchets solides, en particulier dans les industries traitant des substances dangereuses.

Chapitre 4

Comment choisir le bon creuset ou le bon bateau

Le choix du creuset ou de la source d’évaporation appropriés dépend de plusieurs facteurs, notamment le point de fusion du matériau traité, sa réactivité et l’environnement dans lequel il est utilisé. Les considérations suivantes sont à prendre en compte :

Compatibilité des matériaux

Faites correspondre le matériau du creuset ou de la cuve au matériau d’évaporation afin d’éviter les problèmes de compatibilité tels que la corrosion ou le mouillage.
Les matériaux courants des creusets comprennent les céramiques, le graphite et les métaux réfractaires, chacun ayant ses propres propriétés en matière de température et de résistance chimique.
Les cuves d’évaporation sont généralement fabriquées à partir de métaux à point de fusion élevé.

Exigences en matière de température

Déterminer la plage de température de fonctionnement requise en fonction du point de fusion et des besoins d’évaporation du matériau de base.
Choisissez un creuset ou un bateau capable de supporter les températures nécessaires, souvent très élevées.
Tenez compte de facteurs tels que la stabilité thermique, la résistance aux chocs thermiques et les caractéristiques de transfert de chaleur.

Géométrie et directionnalité de l’évaporation

Comprendre le schéma d’évaporation souhaité et la distance de projection par rapport au substrat.
Sélectionnez une forme de creuset et une conception de bateau qui produiront un flux et une distribution de vapeur optimaux.

Exigences en matière de puissance et de capacité

Assurez-vous que le creuset ou le bateau peut supporter la puissance nécessaire et la taille de la charge pour atteindre le taux d’évaporation requis.

Considérations pratiques

Vérifiez que les dimensions s’adaptent à votre chambre à vide et à votre configuration de montage.
Tenez compte de facteurs tels que la facilité de chargement, la réutilisation et les exigences en matière de maintenance.

En évaluant soigneusement ces facteurs clés, vous pouvez sélectionner le creuset ou la source d’évaporation les plus appropriés pour permettre le dépôt réussi de couches minces pour votre application spécifique.

Chapitre 5

Conseils d'entretien et de manipulation

L’entretien de ces instruments implique un nettoyage régulier pour éviter la contamination croisée et le respect des directives de stockage pour garantir qu’ils ne se dégradent pas. Une manipulation correcte garantit la longévité et la fiabilité des résultats dans les applications critiques.

les principaux conseils d’entretien et de manipulation des creusets :

Cyclage thermique :

Chauffer et refroidir progressivement les creusets pour éviter les chocs thermiques, qui peuvent entraîner des fissures ou d’autres dommages.
Les changements brusques de température peuvent réduire considérablement la durabilité d’un creuset.

Nettoyage :

Après chaque utilisation, nettoyer soigneusement les creusets afin d’éliminer tout résidu et d’éviter toute contamination croisée.
Utilisez des solvants appropriés ou des abrasifs doux, en veillant à ne pas endommager la surface du creuset.

Stockage :

Stocker les creusets dans un environnement propre et sec pour éviter toute contamination par la poussière ou d’autres particules.
Un stockage adéquat minimise également le risque de dommages accidentels.

Manipulation :

Utilisez les outils et l’équipement de protection appropriés lorsque vous manipulez des creusets chauds.
Même lorsqu’ils sont froids, les creusets doivent être manipulés avec précaution pour éviter les éclats ou les fissures qui pourraient affecter leurs performances.

Inspection :

Inspectez régulièrement les creusets pour détecter les signes d’usure, tels que l’amincissement, la fissuration ou l’érosion.
La détection précoce de ces problèmes permet d’éviter les défaillances au cours du processus d’évaporation.

Réutilisation et recyclage :

Certains creusets peuvent être réutilisés pour le même matériau d’évaporation, mais il convient d’en évaluer l’état avant de les réutiliser.
Recyclez ou éliminez correctement les creusets lorsqu’ils ne sont plus utilisables.

En suivant ces conseils d’entretien et de manipulation, les utilisateurs peuvent considérablement prolonger la durée de vie de leurs creusets, garantir la pureté de leurs matériaux d’évaporation et maintenir l’efficacité de leurs processus de dépôt.

Chapitre 6

En résumé

L’importance stratégique des creusets et des sources d’évaporation en bateau dans la science des matériaux ne peut être surestimée. À mesure que les industries s’efforcent d’obtenir des matériaux plus fins et plus durables, la demande d’équipements spécialisés tels que les creusets en tungstène et en molybdène, ainsi que les sources d’évaporation en barque et en boîte, ne fera que croître. L’investissement dans des outils de haute qualité et bien entretenus est crucial pour toute entreprise souhaitant se positionner à la pointe de la technologie.
