Creusets FABMATE® à poutre en E

Aperçu des creusets FABMATE® en carbone de haute pureté

Les creusets FABMATE®, fabriqués à partir de 99,9995 % de carbone élémentaire, sont la solution idéale pour les applications d’évaporation par faisceau d’électrons à haute performance. Leur durabilité exceptionnelle, leur résistance aux acides et leur stabilité thermique en font une alternative supérieure au quartz et à d’autres matériaux traditionnels.

Caractéristiques principales des creusets FABMATE

  1. Résistance exceptionnelle à l’acide :

    • Acide fluorhydrique : Pas d’érosion après 15 cycles de trempage d’une heure dans une solution d’acide fluorhydrique à 10 %.
    • Mélange d’acides nitrique et fluorhydrique : Pas d’érosion après 20 cycles de trempage d’une heure dans un mélange d’acides à 70 %.
  2. Résistance accrue du matériau :
    Les creusets FABMATE subissent une purification, un usinage de précision et un traitement de modification du carbone exclusif de Poco Graphite, Inc. qui crée :

    • Couches de carbone amorphe à la surface des pores.
    • Une surface résistante à l’abrasion et pratiquement exempte de particules.
  3. Stabilité thermique :

    • Reste stable dans des atmosphères inertes jusqu’à 2500°C, garantissant des performances constantes dans des conditions extrêmes.
  4. Compatibilité avec les matériaux polyvalents :

    • Performance optimale : Compatible avec Ag, As, Au, Ga, GeO₂, les alliages Ni-Cr, Pb, Se, Sn, Te et TiO.
    • Durée de vie prolongée du creuset : Particulièrement efficace pour l’évaporation de l’Al.
    • Applications à usage unique : Convient pour le Fe, le Ni et le Si dans les scénarios à usage unique.
    • Large compatibilité : FABMATE peut traiter tous les matériaux supportés par les creusets en graphite standard.
  5. Disponibilité du modèle :

    • Les creusets FABMATE sont disponibles dans les mêmes modèles et dimensions que les creusets en graphite standard pour une intégration parfaite dans les systèmes existants.

Remarque : FABMATE est idéal pour remplacer les matériaux problématiques comme le quartz dans les applications difficiles.

FABMATE® E-Beam Crucibles

FABMATE® E-Beam Crucibles

Item No. Angle Drawings Capacities (mL) Diameter (mm/inch) Height (mm/inch) Thickness (mm/inch) Inquiry
EVCFABEB-1 angle=30 View Drawing
1 19.1 (0.75") 4.1 (0.16") 1.0 (0.04")
EVCFABEB-1.5 angle=15 View Drawing 1 17.7 (0.70") 10.2 (0.40") 2.4 (0.09")
EVCFABEB-2 angle=15 View Drawing 2 14.2 (0.56") 9.8 (0.38") 2.4 (0.09")
EVCFABEB-2A angle=15 View Drawing 2 17.9 (0.71") 11.8 (0.47") 2.4 (0.09")
EVCFABEB-3 angle=15 View Drawing 3 20.4 (0.81") 13.8 (0.55") 2.4 (0.09")
EVCFABEB-4 angle=15 View Drawing 4 22.0 (0.87") 14.3 (0.56") 2.4 (0.09")
EVCFABEB-4A angle=15 View Drawing 4 22.5 (0.89") 15.1 (0.60") 2.4 (0.09")
EVCFABEB-4B angle=15 View Drawing 4 21.5 (0.85") 17.5 (0.69") 2.4 (0.09")
EVCFABEB-7 angle=15 View Drawing 7 29.6 (1.17") 14.3 (0.56") 2.4 (0.09")
EVCFABEB-7A angle=15 View Drawing 7 28.6 (1.13") 13.2 (0.52") 2.4 (0.09")
EVCFABEB-10 angle=15 View Drawing 10 35.2 (1.38") 15.1 (0.59") 2.4 (0.09")
EVCFABEB-12 angle=15 View Drawing 12 32.5 (1.28") 23.9 (0.94") 2.4 (0.09")
EVCFABEB-12A angle=15 View Drawing 12 34.3 (1.35") 17.3 (0.68") 3.2 (0.13")
EVCFABEB-12B angle=15 View Drawing 12 33.9 (1.33") 19.5 (0.77") 2.4 (0.09")
EVCFABEB-12C angle=15 View Drawing 12 33.9 (1.33") 19.5 (0.77") 6.4 (0.25")
EVCFABEB-15 angle=15 View Drawing 15 37.6 (1.48") 17.0 (0.67") 3.2 (0.13")
EVCFABEB-15A angle=15 View Drawing 15 37.6 (1.48") 17.0 (0.67") 6.4 (0.25")
EVCFABEB-16 angle=15 View Drawing 16 41.7 (1.64") 24.6 (0.97") 3.2 (0.13")
EVCFABEB-20 angle=15 View Drawing 20 42.5 (1.67") 19.5 (0.77") 2.4 (0.09")
EVCFABEB-25 angle=15 View Drawing 25 47.0 (1.85") 17.3 (0.68") 2.4 (0.09")
EVCFABEB-25A angle=15 View Drawing 25 41.5 (1.63") 23.9 (0.94") 2.4 (0.09")
EVCFABEB-30 angle=15 View Drawing 30 45.1 (1.78") 23.9 (0.94") 2.4 (0.09")
EVCFABEB-30A angle=15 View Drawing 30 48.8 (1.92") 20.6 (0.81") 2.4 (0.09")
EVCFABEB-30B angle=15 View Drawing 30 45.1 (1.78") 23.9 (0.94") 6.4 (0.25")
EVCFABEB-35 angle=15 View Drawing 35 52.9 (2.08") 19.5 (0.77") 2.4 (0.09")
EVCFABEB-40 angle=15 View Drawing 40 51.6 (2.03") 25.9 (1.02") 2.4 (0.09")
EVCFABEB-40A angle=15 View Drawing 40 51.6 (2.03") 25.9 (1.02") 6.4 (0.25")
EVCFABEB-40B angle=15 View Drawing 40 50.8 (2") 27.0 (1.06") 2.4 (0.09")
EVCFABEB-40C angle=15 View Drawing 40 50.8 (2") 27.0 (1.06") 6.4 (0.25")
EVCFABEB-62 angle=15 View Drawing 62 56.2 (2.2") 35.6 (1.4") 2.4 (0.09")
EVCFABEB-100 angle=15 View Drawing 100 68.6 (2.7") 37.8 (1.49") 2.4 (0.09")
EVCFABEB-156 angle=15 View Drawing 156 82.6 (3.25") 38.9 (1.53") 6.4 (0.25")
EVCFABEB-A angle=15 View Drawing N/A 23.8 (0.93") 15.1 (0.59") 2.4 (0.09")
EVCFABEB-B angle=15 View Drawing N/A 75.2 (2.96") 39.7 (1.56") 2.4 (0.09")
EVCFABEB-C angle=15 View Drawing N/A 60.7 (2.39") 25.4 (1") 6.4 (0.25")
EVCFABEB-D angle=15 View Drawing N/A 48.0 (1.89") 17.8 (0.7") 3.2 (0.13")
EVCFABEB-E angle=0 View Drawing N/A 25.4 (1.00") 19.1 (0.75") 3.2 (0.13")
EVCFABEB-G angle=14 View Drawing N/A 19.8 (0.78") 11.1 (0.44") 1.6 (0.06")
Graphite E-Beam Crucible Fabmate

Causes courantes de rupture de creuset

Une manipulation et une installation correctes sont essentielles pour prolonger la durée de vie des creusets FABMATE. Vous trouverez ci-dessous les problèmes les plus courants et leurs solutions :
1. Réglages incorrects de la rampe/du trempage
Les recettes d’évaporation par faisceau d’électrons reposent sur des niveaux de puissance de rampe/trempage soigneusement calibrés :
  • Transition du contrôle de la puissance : Pendant le dépôt, le contrôle de la puissance passe des réglages de rampe/trempage à une boucle PID, qui gère la puissance du pistolet électrique et le contrôleur à quartz.
    • Fluctuations erratiques de la puissance : Si les niveaux de puissance de la rampe2/soak2 ne sont pas alignés sur la puissance de dépôt requise (par exemple, 1 Ångström/sec), la boucle PID compense par des oscillations de puissance significatives (+90% à 0%).
    • Stress du creuset : Ces fluctuations provoquent des cycles rapides de liquéfaction et de condensation, fissurant le creuset.
    • Solution : Réglez les niveaux de rampe2/soak2 à proximité du niveau de puissance de dépôt pour minimiser les ajustements PID et éviter les changements de phase rapides.
2. Arrêt brutal de l’alimentation
Une fermeture incorrecte après le dépôt peut également endommager les creusets :
  • Solidification rapide : Le fait de couper l’alimentation brusquement ou d’utiliser une courte période de rampe de descente entraîne une solidification trop rapide de la matière fondue, ce qui soumet le revêtement du creuset à des contraintes.
  • Mesure préventive : Diminuer progressivement la puissance pour permettre un refroidissement uniforme, réduisant ainsi les contraintes mécaniques.

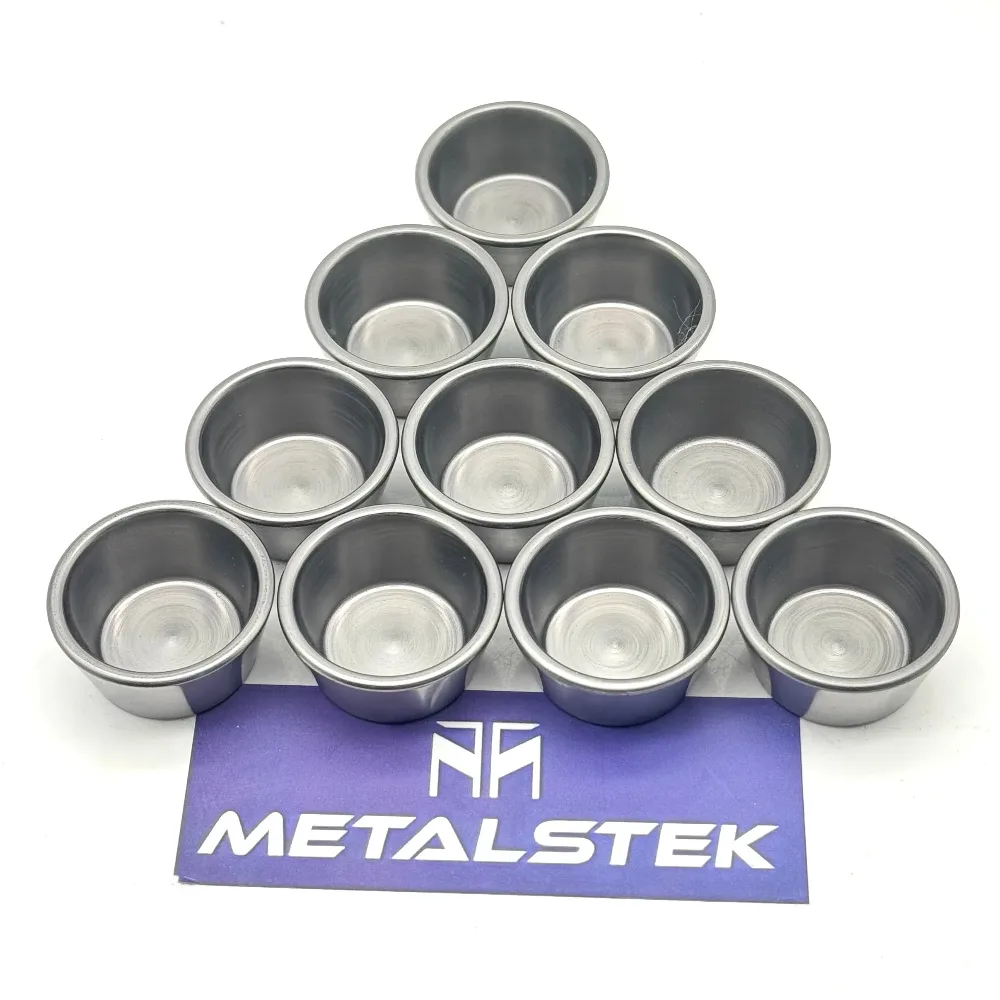

Creusets FABMATE® pour sources à faisceau d'électrons

EVCFABEB-40B

EVCFABEB-40C

EVCFABEB-30A

EVCFABEB-100
