Matériau : W-Ni-Fe, ou personnalisé
Densité : 15,8-18,75 g/cm3
Forme et taille : Selon le dessin

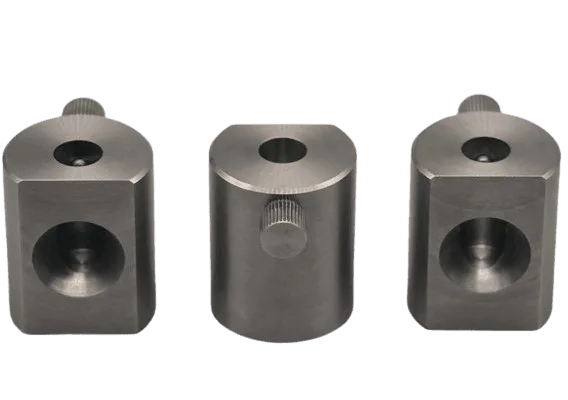

Application : Les collimateurs en alliage de tungstène sont un élément important de la radiographie industrielle. Ils assurent la radioprotection des opérateurs et du grand public en dirigeant les faisceaux de rayonnement émergents vers des zones d’irradiation utiles.
Les collimateurs en alliage de tungstène sont un élément important de la radiographie industrielle. Ils assurent la radioprotection des opérateurs et du grand public en dirigeant les faisceaux de rayonnement émergents vers des zones d’irradiation utiles.

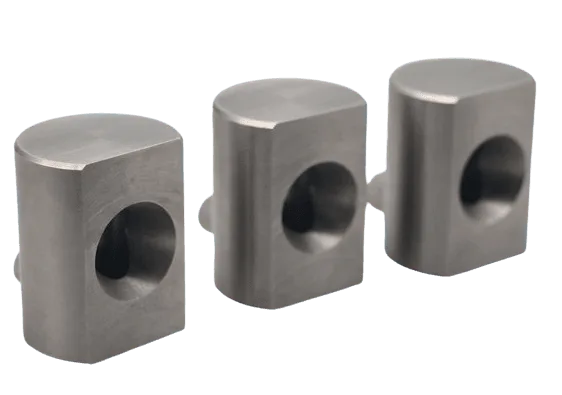

Les collimateurs en alliage de tungstène contiennent et guident le faisceau de rayonnement pendant l’irradiation. Ils améliorent ainsi la qualité des radiographies et la sécurité des conditions d’utilisation. Le collimateur panoramique en tungstène se compose d’un boîtier en acier inoxydable contenant deux inserts en tungstène. Le collimateur directionnel en tungstène dirige le faisceau d’irradiation à partir d’un orifice latéral sous la forme d’un cône de 60 degrés sur le côté. Tous nos collimateurs peuvent être connectés directement au conduit de la source SENTINEL™. Une large gamme de collimateurs a été développée pour répondre à une variété d’applications et d’utilisations techniques.
Poids : 0,79 kg
Dimensions : Longueur : 1,88 pouces, Diamètre : 1,5 pouces
Note : Co-60 : 0,46 Ir-192 : 0,05
Couche de demi-valeur : Ir-192 : 4.30 Co-60 : 1.12
Taille du faisceau : jet latéral conique de 60 degrés
Le collimateur en alliage de tungstène est un dispositif qui réduit les faisceaux de particules ou les ondes lumineuses. La constriction signifie que le faisceau de particules est orienté dans une direction spécifique, c’est-à-dire que seuls les rayons parallèles au collimateur peuvent passer, ou que le fluide du faisceau spatial est rétréci pour limiter la quantité de rayonnement.
Le collimateur en alliage de tungstène fait partie intégrante de la tête de rayonnement de l’accélérateur médical. Outre les collimateurs primaire et secondaire, le dispositif de limitation du courant du faisceau d’électrons est équipé d’un limiteur de courant du faisceau d’électrons. Sa principale fonction est de limiter la portée du rayonnement électronique afin de protéger les zones cibles au-delà des tissus normaux et de les rendre importants. Les organes sont protégés de l’exposition.
ASTM B777 (MIL-T-21014 / SAE-AMS-T-21014) est une spécification standard pour les alliages lourds de tungstène (WHA). La spécification est organisée en quatre catégories (1-4). Chaque catégorie ou classification représente un pourcentage d’alliage de tungstène (W).
Classe 1 : W 90%
Classe 2 : W 92,5%
Classe 3 : W 95%
Classe 4 : W 97,5
| Tungstène en alliage lourd | WHA-17C | WHA-17F | WHA-175 | WHA-18C | WHA-18F | WHA-185 |
| ASTM B777 ; AMS-T-21014 Classe | Classe 1 | Classe 2 | Classe 3 | Classe 4 | ||
| Type | Type II et III | Type II et III | Type II et III | Type II et III | Type II et III | Type II et III |
| AMS 7725C | Type 1 | Type 2 | ||||
| Composition de l’alliage | 90WNiCu | 90WNiFe | 92,5WNiFe | 95WNiCu | 95WNiFe | 97WNiFe |
| 90% W | 90% W | 92.5% W | 95% W | 95% W | 97% W | |
| 6% Ni | 7% Ni | 5,25 % Ni | 3,5 % Ni | 3,5 % Ni | 2,1% Ni | |
| 4% Cu | 3% Fe | 2,25 % Fe | 1,5 % Cu | 1,5 % Fe | 0,9% Fe | |
| Densité (g/cm3) | 17 | 17 | 17.5 | 18 | 18 | 18.5 |
| Densité (lbs/in3) | 0.614 | 0.614 | 0.632 | 0.65 | 0.65 | 0.668 |
| Dureté (HRC) | 24~32 | 25~32 | 26~32 | 27~34 | 27~34 | 28~35 |
| Résistance à la traction (PSI) | ≥94,000 | ≥110,000 | ≥110,000 | ≥94,000 | ≥105,000 | ≥100,000 |
| Limite d’élasticité (PSI) Décalage de 2 | ≥75,000 | |||||
| Allongement, % en 1″ | >2 | >5 | >5 | >2 | >3 | >2 |
| Limite d’élasticité proportionnelle (PSI) | 45,000 | 52,000 | 46,000 | 45,000 | 44,000 | 45,000 |
| Module d’élasticité (PSI) | 40 x106 | 45 x106 | 47 x106 | 45 x106 | 50 x106 | 53 x106 |
| Coefficient de dilatation thermique x 10E-6/°C(20°- 400°C) | 5.4 | 4.8 | 4.6 | 4.4 | 4.6 | 4.5 |
| Conductivité thermique (cal/s*cm*K) | 0.23 | 0.18 | 0.2 | 0.33 | 0.26 | 0.3 |
| Conductivité électrique (%IACS) | 14 | 10 | 13 | 16 | 13 | 17 |
| Propriétés magnétiques | NIL | Légèrement magnétique | Légèrement magnétique | NIL | Légèrement magnétique | Légèrement magnétique |
Le blindage en alliage de tungstène est utilisé dans diverses applications médicales, notamment :
Notre alliage lourd de tungstène sont méticuleusement étiquetés et marqués à l’extérieur, ce qui permet une identification efficace et un contrôle rigoureux de la qualité. Nous accordons la plus grande attention à la prévention de tout dommage potentiel pouvant survenir pendant le stockage ou le transport.
