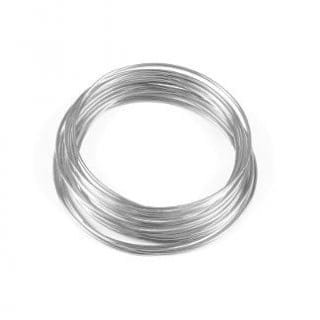

Le fil de platine est largement utilisé dans les capteurs, les thermocouples, les catalyseurs, l’électronique, les implants médicaux, la bijouterie, les piles à combustible et les applications à haute température en raison de son excellente conductivité, de sa résistance à la corrosion et de sa stabilité thermique.
MetalsTek est un fabricant et fournisseur de premier plan de fils de platine. Nos produits sont d’une grande pureté et d’une grande précision. Nous fabriquons des produits sur mesure pour vos applications spécifiques, dans des délais courts et à des prix compétitifs.
Matière : Platine, Pt
Pureté : 99,95 %, 99,99 %.
Conductivité thermique : 72 W/m.K
Propriétés : 21,45g/cc Densité, 1 772°C M.P.
Forme du fil : Fil rond, fil plat, fil carré
Taille : Diamètre>0.01mm * Longueur
Matière : Platine, Pt
Pureté : 99,95 %, 99,99 %.
Propriétés : 195.084 M.W, 21.45g/cc Densité, 1,772°C M.P.
Conductivité thermique : 72 W/m.K

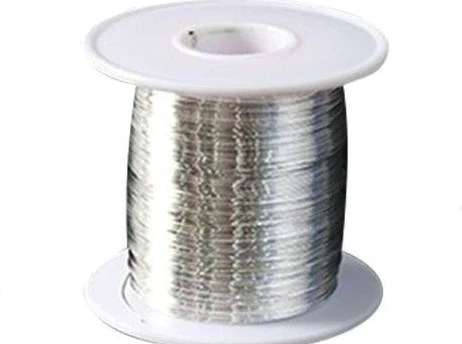

Évaporation thermique : Bateau/rouleau/panier – W ; creuset – C
Taille : Diamètre 0,5mm / 0,02″
Fil en alliage de platine, fil de couplage thermique
Matériau : PtAu, PtIr, PtRh
Composition : PtAu5, PtIr(5%~25%), PtRh(10%~30%)
Pureté : Pt ≥ 99,95 %, Au ≥ 99,99 %, Ir ≥ 99,99 %, Rh ≥ 99,99 %.
Forme du fil : Fil rond, demi-rond/plat, carré
Taille : Diamètre 0,1~4mm (0,004″~0,16″) /PtRh – Dia.0,03~0,81mm
Matière : Platine Rhodium
Composition : PtRh(10%~30%)
Pureté : Pt ≥ 99,95 %, Rh ≥ 99,99 %.
Type : B(PtRh30%), R(PtRh13%), S(PtRh10%)
Forme du fil : Fil rond, demi-rond/plat, carré
Taille : PtRh – Dia.0.03~0.81mm
Descriptions

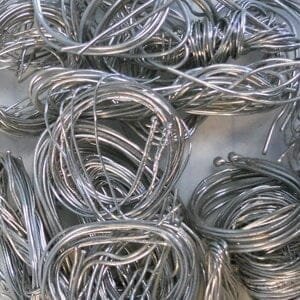

Les fils de thermocouple platine-rhodium (Pt-Rh) présentent une résistance élevée à l’oxydation et à la corrosion à haute température. Les thermocouples de types R, S et B utilisent du platine ou un fil de platine/rhodium pour chaque conducteur. Fort de ses connaissances et de son expérience dans ce domaine, MetalsTek Engineering est l’un des principaux fournisseurs de fils de thermocouple dans le monde et propose depuis de nombreuses années des fils de thermocouple platine/rhodium de haute qualité.
Standard Dimensions-mm(pouces)
0.03 (0.001)/0.05 (0.002)/0.08 (0.003)/0.13 (0.005)/0.20 (0.008)/0.25 (0.010)/0.38 (0.015)/0.51 (0.020)/0.64 (0.025)/0.81 (0.032)
Sécifications
| Type | Material | Diameter (mm) | Maximum continuous operating temperature (°C) | |
|---|---|---|---|---|
| Short term use | Long term use | |||
| S Type | Pt-Pt90Rh | 0.5 | 1600 | 1800 |
| R Type | Pt-Pt87Rh | 0.5 | 1600 | 1800 |
| B Type | Pt-Pt70Rh | 0.5 | 1600 | 1800 |
| Pt | Pt90Rh | Pt87Rh | Pt70Rh | |
|---|---|---|---|---|
| Resistivity at 0 °C (μΩ*cm) | 9.81 | 18.1 | 19 | 18 |
| Resistance ratioR100/R0 | 1.392 | 1.169 | 1.156 | 1.136 |
| Coefficient of heat conductivity(W/M*K) | 71 | 30 | 30 | 30 |
| Tensile strength(Mpa) | 156.8 | 343 | 343 | 480.2 |
| Ductility (%) | 40 | 30 | 30 | 33 |
| Melting point(°C) | 1771.4 | 1835 | 1865 | 1945 |
| Density(g/cm3) | 21.45 | 20 | 19.6 | 17.6 |
Fil de thermocouple en platine et rhodium Notes
Les types R et S sont recommandés pour une utilisation continue dans des atmosphères oxydantes ou inertes jusqu’à 1 398 °C (2550 °F) ou pour des expositions de courte durée jusqu’à 1 482 °C (2700 °F). Le type B est recommandé pour une utilisation continue jusqu’à 1 704 °C (3 100 °F) dans des atmosphères oxydantes ou inertes. Lorsque l’on travaille à proximité de ces températures maximales, il est recommandé d’utiliser des fils de plus gros calibre.
Ces trois types de thermocouple peuvent être utilisés dans le vide pendant de courtes périodes. Le type B offre une plus grande stabilité dans de telles applications. Aucun d’entre eux ne doit être utilisé dans des atmosphères réductrices ou dans des atmosphères contenant des vapeurs métalliques ou non métalliques, à moins d’être protégé par des tubes de protection non métalliques. Évitez de les insérer directement dans des tubes de protection métalliques !
Le diamètre des fils est compris entre 0,001 et 0,032″ (0,025 et 0,812 mm). Sur demande, le fil est fourni en paires appariées qui respectent ou dépassent les limites d’erreur standard. Le fil à limites d’erreur spéciales est fourni sur demande et doit être commandé par paires appariées.
Applications des fils de platine-rhodium
Le fil thermocouple platine-rhodium (Pt-Rh) est largement utilisé dans la fabrication de thermocouples ou d’éléments chauffants. Le fil de platine-rhodium est également utilisé pour fabriquer des composants sur les engins spatiaux ou les avions. Enfin, le fil Pt-Rh peut être utilisé dans la fabrication des stimulateurs cardiaques en raison de sa biocompatibilité et de sa bonne résistance à la corrosion.
Des fils d’extension duplex isolés pour les types R, S et B sont également disponibles.
Le fil de platine est un matériau remarquable, réputé pour ses propriétés exceptionnelles et ses diverses applications industrielles. Fabriqué à partir de platine pur, le fil de platine présente une résistance aux températures élevées, supportant des environnements thermiques extrêmes de plus de 1 000 °C sans compromettre son intégrité structurelle. Sa remarquable stabilité chimique le rend résistant à la corrosion et à l’oxydation par les acides, les bases et les solvants, ce qui le rend indispensable dans les équipements de traitement chimique et les appareils de laboratoire. En outre, le fil de platine présente une bonne conductivité électrique, bien qu’inférieure à celle du cuivre ou de l’argent, ce qui le rend idéal pour les applications nécessitant des contacts électriques et des circuits fiables dans les domaines de l’aérospatiale, de l’automobile et des appareils médicaux. Son activité catalytique est remarquable en tant que catalyseur efficace dans les processus d’hydrogénation, d’oxydation et de synthèse chimique. Par ailleurs, sa biocompatibilité permet de l’utiliser dans les instruments chirurgicaux, les implants et les prothèses dentaires. En outre, la rareté, la durabilité et l’aspect lustré du fil de platine lui confèrent un statut élevé dans l’industrie de la bijouterie, où il est apprécié pour la fabrication de pièces exquises réputées pour leur beauté intemporelle et leur conservation de la valeur.
Le fil de platine possède plusieurs propriétés physiques et électriques importantes, qui sont cruciales pour ses applications dans les capteurs, les composants électriques et les environnements à haute température.
Ces propriétés font du fil de platine un fil idéal pour les capteurs, les thermocouples, les contacts électriques et les applications à haute température. N’hésitez pas à me contacter si vous avez besoin de valeurs spécifiques pour une application particulière !
Nos fils de platine sont clairement étiquetés à l’extérieur pour garantir une identification efficace et un contrôle de qualité. Nous prenons grand soin d’éviter tout dommage pendant le stockage ou le transport.
